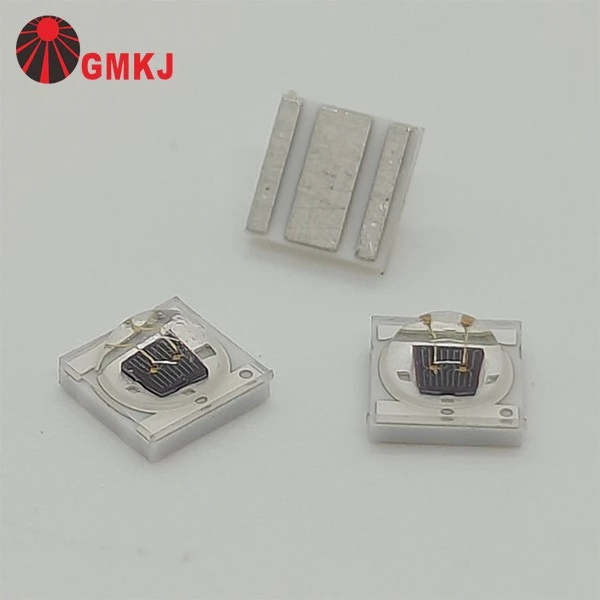

Спецификации на IR 810nm 3535 SMD LED диод
| Име на продукта | IR 810nm 3535 SMD LED диод |
| Номер на част | GT-3535R805-1CC0-G1D2M |
| Марка чипс | Тайвански епиледс |
| Марка на производителя върху етикета |
Марка GMKJ Произведено от Guangmai Technology Co., Ltd, разположено в град Шенжен, Китай |
| Вход |
1.4-1.8vdc с IFmax 700mA |
| Светлинен/ лъчист поток | 400-600mW при 700mA |
| Ефективност на осветлението | Невидими инфрачервени светодиоди, няма налични LM/W |
| Дължина на вълната/Цвят |
Пикова дължина на вълната 805-810 nm
Друга дължина на вълната, налична тук в инфрачервена дължина на вълната: 730-740 nm; 805-810 nm; 830-835 nm; 845-855 nm; 900-910 nm; 940-950 nm;
SWIR дължина на вълната, налична в: 1040-1050 nm; 1060-1080nm; 1200-1250nm; 1300-1350nm; 1400-1450nm; 1500-1550nm; 1570-1580 nm; 1600-1650nm; |
| Мощност |
1-3 вата |
| Опаковъчен материал |
Керамика AL2O3, smd светодиод с размер 3,5x3,5 mm |
| Ъгъл на осветяване |
120 градусов ъгъл на осветяване, куполна силиконова леща (редовна наличност, малко количество е ОК) 90 градусов ъгъл на осветяване, куполна силиконова леща (MOQ 2000 бр.) 60 градусов ъгъл на осветяване, куполна силиконова леща (MOQ 2000 бр.) 30 градусов ъгъл на осветяване, куполна силиконова леща (MOQ 2000 бр.) |
| Цена | Моля, свържете се с GMKJ за цената |
| Минимално количество за поръчка |
Зависи от наличността на склад: Ако имаме готови за изпращане наличности, тогава дори 100 бр. с цел тестване на проби е приемливо тук. Ако няма наличност, тогава се нуждаем от минимално количество за поръчка с най-малко 1000 бр с 1 пакет ролки. |
| Гаранция | 4 години |
| OEM услуга |
1. налични SKD части; 2. Персонализирана LED матрица с размера, от който се нуждаете, е ОК тук. |
| Номер на част | Мощност | Дължина на вълната | Марка чипс | Спецификации на входа | ||
| GT-3535R700-G1D2 | 1-3W | 700-710 nm | Тайван Epileds 42 мил | 2V 700mA | ||
| GT-3535R730-G1B7 | 1W | 730-740 nm | Тайван Epileds 27 мил | 2V 350mA | ||
| GT-3535R730-S2D5 | 1-3W | 730-740 nm | Предложено! Shilan 45mil, висока оптична мощност/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 2V 700mA | ||
| GT-3535R730-G1D2 | 1-3W | 730-740 nm | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 2V 700mA | ||
| GT-3535R750-G1D2 | 1-3W | 750-760 nm | Тайван Epileds 42 мил | 2V 700mA | ||
| GT-3535R760-G1D2 | 1-3W | 760-765 nm | Тайван Epileds 42 мил | 2V 700mA | ||
| GT-3535R780-G1D2 | 1-3W | 780-790 nm | Тайван Epileds 42 мил | 2V 700mA | ||
| GT-3535R800-G1D2 | 2-3W | 800-810nm, 400-600mW | Тайван Epileds 42 мил | 1,5V максимум 1000mA | ||
| GT-3535R800-1CS0-G1D2 | 4-6W | 800-810nm, 800-900mW | Epileds 42 mil, Nano Stack high mW/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 3V максимум 1000mA | ||
| GT-3535R830-G1D2 | 2-3W | 830-840nm, 400-600mW | Тайван Epileds 42 мил | 1,5V максимум 1000mA | ||
| GT-3535R850-S2B6 | 1.5W | 845-855nm (препоръчително) | Китай Shilan 26mil, високо mW/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1,5 V максимум 500 mA | ||
| GT-3535R850-S2C6 | 2W | 845-855nm (препоръчително) | Китай Shilan 36mil, високо mW/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1,5V максимум 700mA | ||
| GT-3535R850-S2D2 | 3W | 845-855nm (препоръчително) | Китай Shilan 42mil, високо mW/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1,5V максимум 1000mA | ||
| GD-3535R850-S2D2 | 3-4W | 845-855nm (препоръчително) | Китай Shilan 42mil, високо mW/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1.5V максимум 1500mA | ||
| GT-3535R850-G1D2 | 2-3W | 845-855nm, 400-600mW | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1,5V максимум 1000mA | ||
| GT-3535R850-1CS0-G1D2 | 3-5W | 845-855nm, 800-900mW | Тайван Epileds 42mil, Nano Stack/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 3V максимум 1000mA | ||
| GD-3535R850-1CS0-S1D2 | 4-6W | 850-855nm, 1500-1800mW | China Sanan 42 mil, Nano Stack/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 3V максимум 1500mA | ||
| GT-3535R880-G1D2 | 2-3W | 880-885nm, 400-600mW | Тайван Epileds 42 мил | 1,5V максимум 1000mA | ||
| GT-3535R900-G1D2 | 2-3W | 900-910nm, 400-600mW | Тайван Epileds 42 мил | 1,5V максимум 1000mA | ||
| GT-3535R940-G1B8 | 1W | 940-950 nm | Тайван Epileds 28 мил | 1.5V 350mA | ||
| GT-3535R940-G1D2 | 2-3W | 940-950nm, 400-600mW | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1,5V максимум 1000mA | ||
| GT-3535R940-S1D2 | 2-4W | 940-950nm (препоръчително) 500-700mW | Китай Sanan 42mil / 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1.5V максимум 1500mA | ||
| GT-3535R940-1CS0-G1D2 | 3-5W | 940-950nm, 800-900mW | Тайван Epileds 42mil, Nano Stack/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 3V максимум 1000mA | ||
| GD-3535R940-1CS0-S1D2 | 4-6W | 940-950nm, 1500-1800mW | China Sanan 42 mil, Nano Stack/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 3V максимум 1500mA | ||
| GT-3535R940-G1B8 | 1W | 940-950 nm | Тайван Epileds 28 мил | 1.5V 350mA | ||
| GT-3535R980-G1D2 | 1-3W | 980-985 nm | Тайван Epileds 42 мил | 1.5V 700mA | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1.0-1.4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | Китай Sanan 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1.0-1.4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 1.0-1.4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 0.8-1.4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 0.8-1.4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 0.6-1.2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 0.6-1.2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 0.6-1.2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Тайван Epileds 42mil/ 30 градуса, 60 градуса, 90 градуса, 120 градуса | 0.6-1.2V 700mA | ||
IR 810nm 3535 SMD LED диод стрicture
 |
 |
|
120 градуса ъгъл на осветяване, куполна силиконова леща 120 градуса |
90 градусов ъгъл на осветяване, куполна силиконова леща (MOQ 2000 бр.) 60 градусов ъгъл на осветяване, куполна силиконова леща (MOQ 2000 бр.) 30 градусов ъгъл на осветяване, куполна силиконова леща (MOQ 2000 бр.) |
Алуминиева LED PCBA, сглобена от GMKJ (чертеж на печатна платка и BOM, предоставени от нашите клиенти)
GMKJ разполага със собствена -собствена линия за сглобяване на SMT LED печатни платки, включително автоматична машина за събиране и поставяне, автоматична машина за нанасяне на паста за запояване, високотемпературна пещ за претопяване.
Ние сме в състояние да направим сглобяването на LED печатни платки за нашите клиенти, ако те са в състояние да ни предоставят чертежа на печатни платки и списъка със спецификации на печатни платки.
IR 810nm 3535 SMD LED диод Размери
IR 810nm 3535 SMD LED диодЕлектрически характеристики
|
Параметър |
Символ |
Условия |
Мин |
ср. |
Макс |
единици |
|
Предно напрежение |
VF |
IF=700mA |
1.40 |
-- |
1.80 |
V |
|
Термично съпротивление За да се качите |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
степенC/W |
|
СияйнаПоток |
Φe |
IF=700mA |
400 |
-- |
600 |
mW |
|
Пикдължина на вълната |
λp |
IF=700mA |
805 |
-- |
810 |
nm |
|
Обратен ток |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Зрителен ъгъл [1] |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
степен |
Защо 810nm светодиодите се използват широко за червена терапевтична светлина? Какво е предимството му в сравнение с 850 nm дължина на вълната?
810nm обикновено се използва в терапия с червено/NIR, главно защото е близо до един от пиковете на абсорбция на митохондриалните ензими (като цитохром c оксидаза). С прости думи, тялото може да "използва" тази дължина на вълната малко по-ефективно, така че фотобиомодулационният ефект обикновено се счита за по-силен.
В сравнение с 850nm:
Ефективност:
810nm обикновено се разглежда като по-„биологично активен“, така че често се използва в по-професионални или медицински-приложения.
Проникване:
850nm може да проникне малко по-дълбоко в тъканта, докато 810nm все още е дълбоко, но се абсорбира малко повече по пътя.
Ефективност:
850nm светодиодите обикновено са по-ефективни и по-лесни за получаване на по-висока мощност, поради което са много разпространени в търговските продукти.
Видимост:
850nm има слабо червено сияние, докато 810nm е почти напълно невидимо.
Така че на практика:
810n често се избира, когато фокусът е повече върху ефективността на терапията
850n се използва широко, когато ефективността, цената и изходната мощност са по-важни
И двете се използват широко, само с малко по-различни приоритети
Можете да изтеглите листа с данни от тази страница за свързани SMD светодиоди.
Ако имате нужда от повече подробности като цена, минимално количество за поръчка, състояние на склад и време за изпълнение, моля, свържете се директно с GMKJ LEDs!
Винаги сме тук за вас!
