Висока LPW 12W 12V 24V 36V EMC 7070 SMD LED

High LPW 12W 12V 24V 36V EMC 7070 SMD LED спецификации:

Бял цвят7070 SMD светодиоди с висока мощностсе използват широко в приложения, които изискват ярки, ефективни и надеждни разтвори за осветление. Пакетът 7 0 7 0 се отнася до размера на светодиода (7.0 mm x 7.0 mm), който е по -голям от стандартните SMD светодиоди, което му позволява да се справи с по -висока мощност и да произвежда повече лек изход.

Име на продукта	12W 12V 24V 36V EMC 7070 SMD LED пакет
Номер на част	Ge -7070 wxxx -4 c6z-j2b2d 0- r70
Марка чипс	Китай Sanan 22x40mil с 24 чипа вътре
Вход	12VDC Входна версия: 4C6Z номер на част: 11-13 VDC с вход Max 900MA;   24VDC Входна версия: 8C3Z Номер на част: 23-25 VDC с макс. 450mA вход;   36VDC Входна версия: 12C2Z Номер на част: 35-37 VDC с макс. 300mA вход;
Поток	240-250 LM при вход от 10.55VDC 100mA с около 1 ват; 1500-1600 LM при вход 11.55VDC 700MA с около 8 вата;
Ефективност на осветлението	230-240 lm/w при 1 вата мощност с оценка с 10.55VDC 100mA; 190-200 lm/w при 8 вата мощност с оценка с 11.55VDC 700MA;
Цвят	2700K, 3000K, 4000K, 5000K, 6500K, налични тук СДКМ<5  Ra>70
Мощност	Макс около 12 вата с пълна мощност, заредена
Пакетен материал	Пакет EMC Flat 7070
Ъгъл на осветление	120 градуса с плосък пакет, без купол силиконов обектив отгоре
Марка и производител	GMLEDS, GMKJ
Гаранция	4 години
OEM услуга	1. Налични SKD части; 2. Тук е достъпна и услугата за сглобяване на алуминиеви платки за печатни платки.

Защо трябва да използваме EMC пакет вместо PCT или PPA пакет за SMD LED с висока мощност?

При избора на пакет за светодиоди за монтиране на повърхностно монтиране (SMD), изборът между EMC (епоксидно формовъчно съединение), PCT (носещ пластмасов чип) или PPA (полифталамид) е от решаващо значение поради термичните, механичните и оптичните пакети Изисквания за приложения с висока мощност. Ето защо EMC често се предпочита пред PCT или PPA за SMD светодиоди с висока мощност:

1. Топлинна стабилност и топлинна устойчивост

ЕМС: EMC пакетите се изработват от съединения за формоване на епоксиди, които имат отлична топлинна стабилност и могат да издържат на високи температури (обикновено до 150 градуса или по -висока). Това е от решаващо значение за светодиодите с висока мощност, които генерират значителна топлина по време на работа.

Pct: PCT материалите имат добра топлинна устойчивост, но като цяло са по-ниски от EMC по отношение на дългосрочната термична стабилност при високи температури.

PPA: PPA има по-ниска топлинна устойчивост в сравнение с EMC, което го прави по-малко подходящ за приложения с висока мощност, където управлението на топлината е от решаващо значение.

(Над пиикцията: PCT 2835 SMD светодиоди)

2. Топлинна проводимост

ЕМС: EMC материалите често имат по -добра топлопроводимост в сравнение с PPA, което позволява по -ефективно разсейване на топлината от LED чипа. Това помага да се поддържа представянето и дълголетието на светодиода.

ЗОП: PPA има по-ниска топлопроводимост, което може да доведе до натрупване на топлина и намален LED продължителност на живота в приложения с висока мощност.

3. Механична якост и издръжливост

ЕМС: EMC пакетите осигуряват отлична механична якост и устойчивост на напукване, което е важно за светодиодите с висока мощност, които претърпяват термично колоездене (многократно отопление и охлаждане).

Pct: Докато PCT предлага добри механични свойства, той може да не е толкова здрав, колкото EMC в среди с висок стрес.

ЗОП: PPA е по-предразположен към напукване и разграждане при термичен стрес, което го прави по-малко надежден за светодиоди с висока мощност.

(Горе снимка: EMC 3030 SMD светодиоди)

4. Оптично изпълнение

ЕМС: EMC материалите имат висока прозрачност и отлични свойства на предаване на светлина, които са от съществено значение за поддържането на яркостта и ефективността на светодиодите с висока мощност.

ЗОП: PPA има тенденция към жълто или се влошава с течение на времето, когато е изложена на високи температури и UV светлина, което може да намали оптичната характеристика на светодиода.

5. Устойчивост на влага

ЕМС: EMC пакетите имат превъзходно устойчивост на влага, което е важно за поддържане на надеждността на светодиодите с висока мощност във влажна или сурова среда.

ЗОП: PPA е по -податлив на абсорбция на влага, което може да доведе до разслояване или повреда на LED пакета.

6. Дългосрочна надеждност

ЕМС: EMC пакетите са проектирани да издържат на суровите условия, свързани с работа с висока мощност, включително високи температури, термично колоездене и експозиция на околната среда. Това води до по-добра дългосрочна надеждност.

ЗОП: PPA пакетите са по -склонни да се разграждат с течение на времето при подобни условия, което води до потенциална повреда или намалена производителност.



Резюме

За SMD светодиоди с висока мощност, EMC пакетите обикновено се предпочитат пред PCT или PPA, тъй като предлагат по-добра топлинна стабилност, по-висока топлинна проводимост, превъзходна механична якост, отлични оптични характеристики и по-голяма устойчивост на влага. Тези имоти правят EMC пакетите по-надеждни и издръжливи при взискателни приложения с висока мощност, осигурявайки постоянна работа и по-дълъг живот на светодиодите.

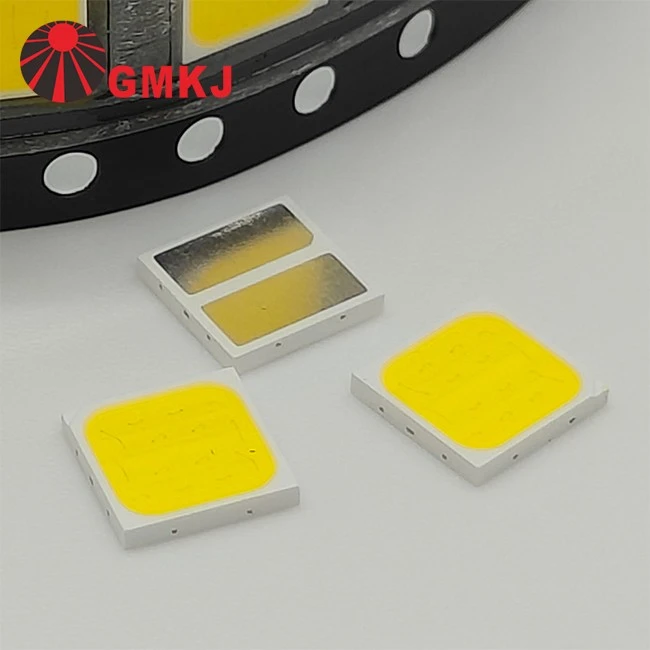

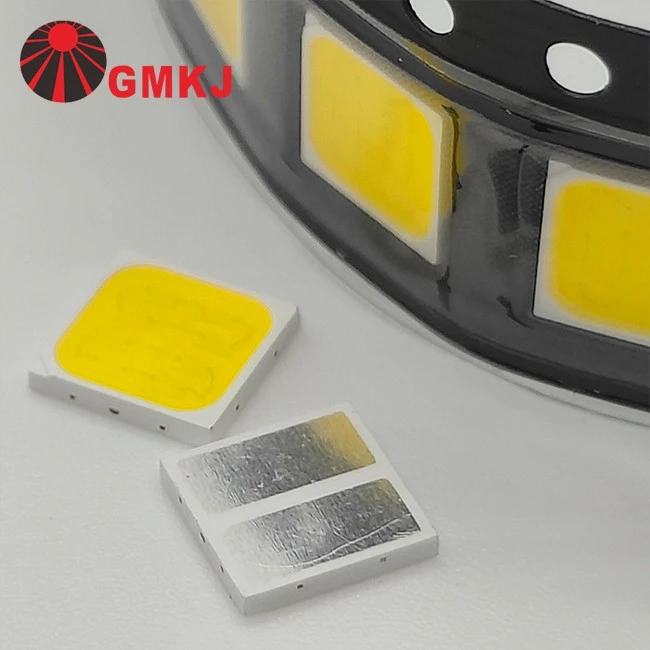

Висока LPW 12W 12V 24V 36V EMC 7070 SMD LED снимка:

Високи LPW 12W 12V 24V 36V EMC 7070 SMD LED Размери:

High LPW 12W 12V 24V 36V EMC 7070 SMD LED спецификации:

Параметър	Символ	Условия	Мин	Ср.	Макс	Единици
Напрежение напред	VF	IF=700 ma	11.0	--	13.0	V
Светещ поток	Φv	IF=100 ma	240		250	лм
Светещ поток	Φv	IF=700 ma	1500		1600	лм
Ефективност на осветлението		IF=100 ma	230		240	Lm/w
Част №. Ge -7070 w 270-4 c6z-j2b2d 0- r70	ОМТ	IF=700 ma	--	2700	--	K
Част №. Ge -7070 w 300-4 c6z-j2b2d 0- r70	ОМТ	IF=700 ma	--	3000	--	K
Част №. Ge -7070 w 400-4 c6z-j2b2d 0- r70	ОМТ	IF=700 ma	--	4000	--	K
Част №. Ge -7070 w 500-4 c6z-j2b2d 0- r70	ОМТ	IF=700 ma	--	5000	--	K
Част №. Ge -7070 w 650-4 c6z-j2b2d 0- r70	ОМТ	IF=700 ma	--	6500	--	K
Толеранс на цвета		IF=700 ma	--	--	5	СДКМ
Кри	RA	IF=700 ma	70	--	--	--
Температурен коефициент на напрежение напред	∆VF/∆T	IF=700 ma	−−	-2	−−	MV/ степен
Обратно ток	IR	VR=20V	−−	−−	10	μ A
Ъгъл на гледане	2Θ1/2	IF=700 ma	−−	120	−−	Градуса

Доклад за тест на 100ma:

Доклад за тест на 700ma:
