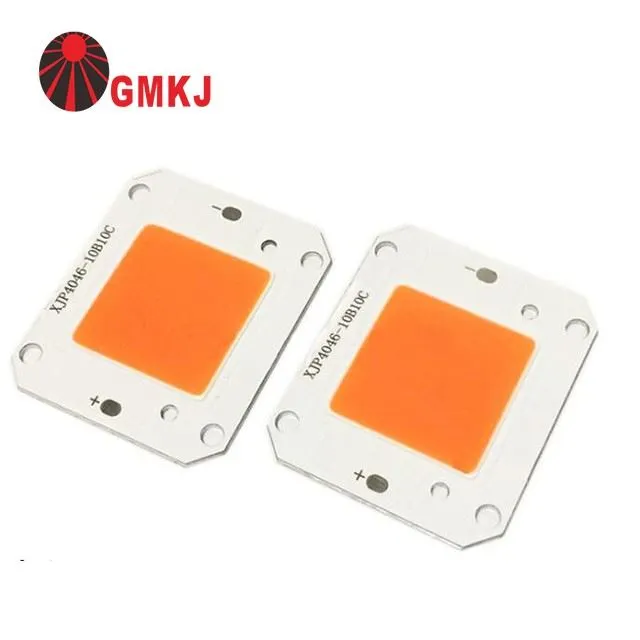

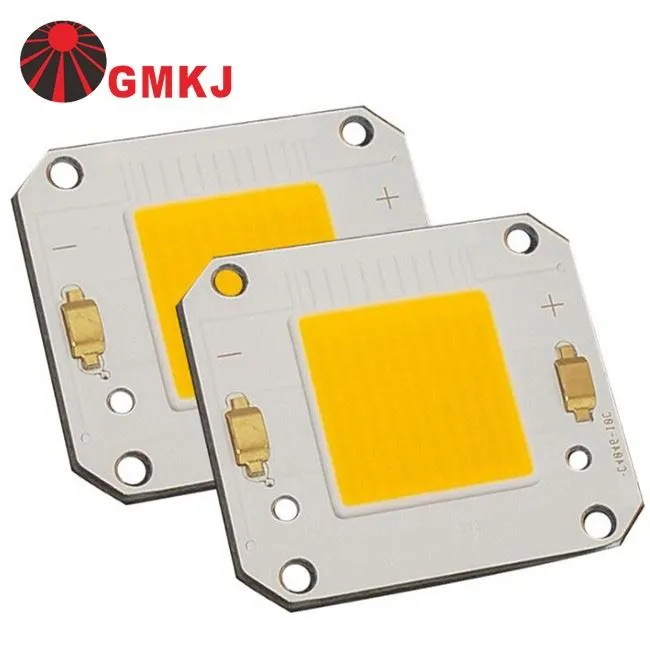

Guangmai Technology е професионален в направата на CSP LED чип COB Масив 50W Флип Чип Борда.
CSP (Чип мащаб пакет) пакет означава чип мащаб пакет. Най-новото поколение технология за опаковане на чипове памет за CSP опаковки подобри техническата си производителност. CSP пакетът позволява на зоната с чипове да пакетира съотношението площ да надвишава 1:1.14, което е доста близо до идеалната ситуация 1:1. Абсолютният размер е само 32 квадратни милиметра, което е около 1/3 от обикновената BGA, която е еквивалентна само на TSOP памет. 1/6 от зоната на чипа. В сравнение с пакета BGA, CSP пакетът може да увеличи капацитета за съхранение с три пъти под едно и също пространство.
CSP е най-модерната интегрални верига опаковка форма. Той има следните характеристики:
(1)Малък размер
Сред различни пакети, CSP има най-малката площ и най-малката дебелина, така че е най-малкият пакет. В случай на същия брой входно/изходни терминали, площта му е по-малка от една десета от 0,5 мм терен QFP, което е една трета до една десета от BGA (или PGA). Затова заема малка площ от печатната дъска по време на сглобяването, която може да увеличи плътността на сглобяване на печатната дъска, а дебелината е тънка, която може да се използва за сглобяване на тънки електронни продукти;
(2)Броят на входно-изходните терминали може да бъде много
В различни пакети с еднакъв размер броят на входно-изходните терминали на CSP може да се направи повече. Например, за 40mm×40mm пакет, броят на входно/изходни терминали за QFP е 304 най-много, 600-700 за BGA, и 1,000 за CSP. Въпреки че настоящата CSP се използва главно за опаковане на вериги с малък брой входно/изходни клеми.
(3)Добра електрическа производителност
Дължината на междусистемната линия между чипа вътре в CSP и окабеляването на обвивката на опаковката е много по-къса от тази на QFP или BGA, така че паразитните параметри са малки, а времето за забавяне на предаването на сигнала е кратко, което е от полза за подобряване на високочестотната производителност на веригата.
(4)Добро топлинно изпълнение
CSP е много тънка, а топлината, генерирана от чипа, може да бъде предадена на външния свят в кратък канал. Чипът може ефективно да се разсее чрез въздушна конвекция или чрез инсталиране на топлинна мивка.
(5)CSP е не само малък по размер, но и лек по тегло
Теглото му е по-малко от една пета от QFP със същия брой потенциални клиенти, което е много по-малко от това на BGA. Това следва да бъде изключително полезно за въздухоплаването, авиацията, авиацията, както и за продуктите със строги изисквания за тегло.
(6)CSP верига
Подобно на други пакетирани вериги, тя може да бъде тествана и стареенето на екрана, така че веригите за ранна недостатъчност могат да бъдат елиминирани и надеждността на веригата може да бъде подобрена. Освен това, CSP също може да бъде херметически опакован, така че херметичната опакована верига може да се поддържа Предимствата.
(7)Продукти от CSP
Неговият пакет тялото вход/изходен терминал (припой топка, подутина или метална лента) е на дъното или повърхността на тялото на опаковката, подходящ за повърхностен монтаж.

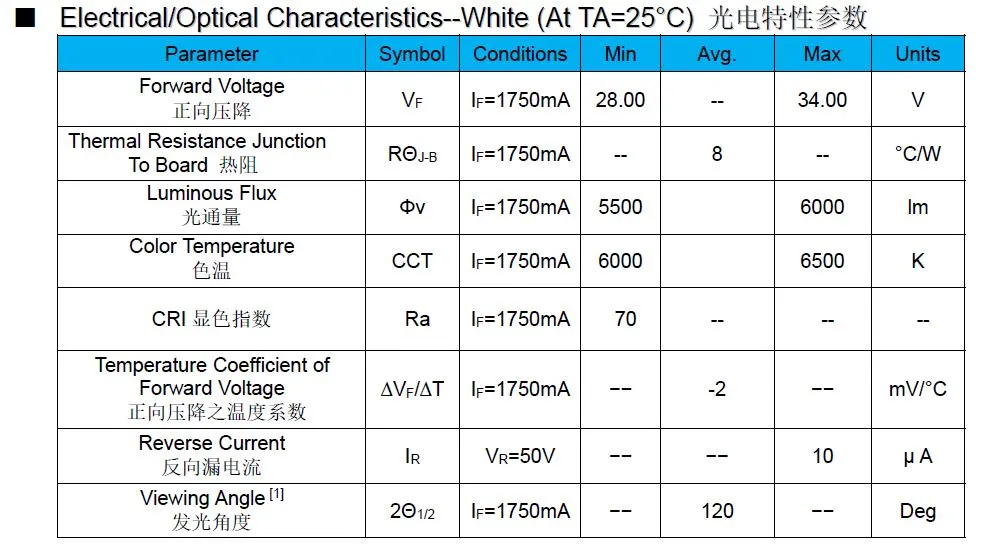

CSP LED чип COB Масив 50W Флип чип борда спецификации:
CSP LED чип COB Масив 50W флип чип съвет заявление
За Гуангмай
Лист с данни:
За повече подробности, моля не се колебайте да се свържете директно с Guangmai Tech.
Можете да изтеглите таблицата с данни на CSP LED Чип COB Масив 50W Флип чип борда от главата на тази страница.
